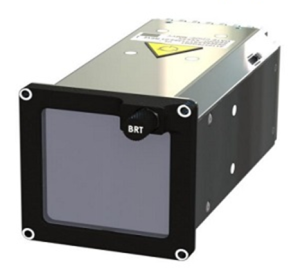

El 3ATI Flight Display de IEE es un display inteligente en formato 3ATI disponible en resoluciones de 300×300 y 480×480 diseñado para su integración directa en cabinas de aeronaves de ala fija y rotatoria, donde se requiere instrumentación fiable, compacta y certificable para funciones de vuelo, motor o sistemas auxiliares.
Este equipo está concebido como un display autónomo, integrando procesamiento, generación gráfica e interfaces de comunicación, lo que permite reducir la complejidad del sistema y eliminar unidades externas adicionales.

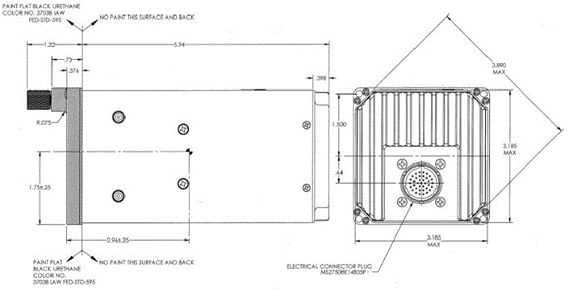

Diseño y formato 3ATI

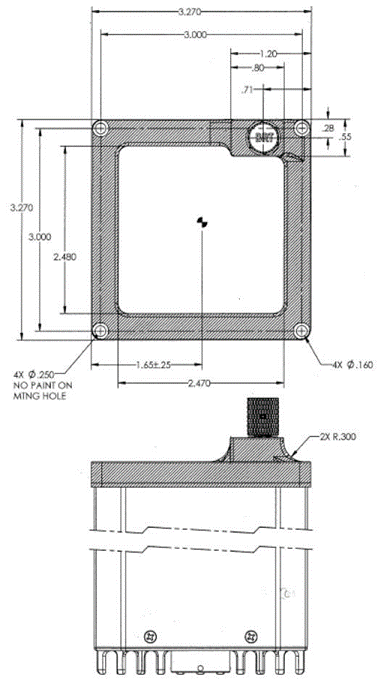

El formato 3ATI (3.27” x 3.27” de frontal) es un estándar ampliamente utilizado en aviónica para instrumentos independientes. En el caso del modelo de IEE, el área activa de visualización es de 2.41” x 2.41” (3.4” diagonal) con una resolución de 300 x 300 ó 480 x 480 píxeles, basada en un panel AMLCD transmisivo optimizado para uso en cabina.

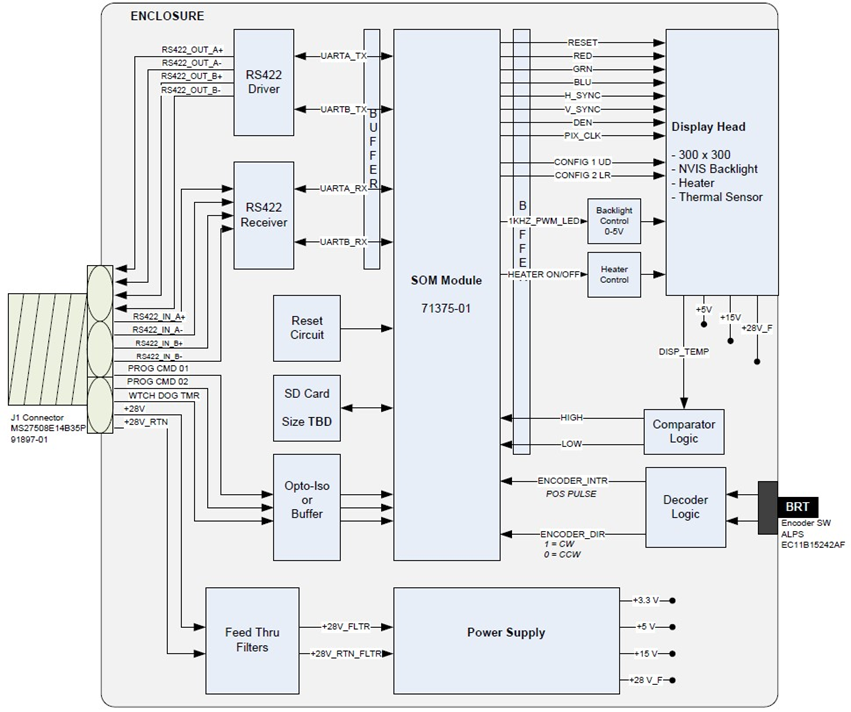

Electrónica integrada y comunicaciones
El 3ATI de IEE incorpora un procesador ARM Cortex‑A8 (TI DaVinci DM3730), junto con memoria 256 MB SDRAM y 512 MB NAND Flash, permitiendo ejecutar aplicaciones de visualización y control directamente en el propio display.
En cuanto a conectividad, el equipo dispone de:
- Dos tipos de interfaces, RS‑422 y MIL-STD-1553 para comunicación con sistemas host
- Interfaz LVDS interna de 24 bits para el panel gráfico
- Alimentación 28 VDC (9–36 VDC) conforme a MIL‑STD‑704A, con holdup de 50 ms.
El display ofrece:
- Legibilidad a plena luz solar
- Modo NVIS compatible para operaciones nocturnas
- Brillo dual de hasta 250 fL, con control mediante encoder frontal dedicado.
Preparado para entornos aeronáuticos exigentes
El 3ATI está diseñado para operar en condiciones ambientales severas:
- Rango de temperatura operativa: ‑40 °C a +85 °C
- Opción de heater para arranque en frío
- Sellado frontal IP68
- Consumo máximo de 15 W (27 W con heater).
El conjunto está preparado para cumplir con ensayos ambientales conforme a MIL‑STD‑810, incluyendo vibración, choque mecánico y altitud, lo que lo hace adecuado para aplicaciones aeronáuticas críticas.
Aplicaciones típicas
Por su arquitectura y formato, el 3ATI de IEE es adecuado para:
- Indicadores de estado de vuelo o motor
- Displays de sistemas auxiliares o de alerta
- Indicador de Amenazas para sistemas de guerra electrónica (Threat Warning Indicator)
- Instrumentación dedicada en cabinas militares o civiles
- Programas OEM o retrofit donde se requiera un LRU compacto y robusto
El diseño del display permite su integración como instrumento independiente, recibiendo los datos desde un sistema externo a través de RS‑422 y presentándolos directamente en cabina.
- Active display area: 2.41” x 2.41”; or «2.38×2.38»
- 24-bit color
- 300 x 300 pixel resolution (or 480 x 480), RGB vertical stripe arrangement
- Choice of bezel buttons or control knob
- Backlit LED
- Adjustable brightness control, day/night mode
- RS-422 serial interface; other interfaces available
- Processor: DM370 System on Module (SOM) with:
- ARM® Cortex® -A8 at 800 MHz, 256/512 or 512/512 MB DRAM/Flash
- TMS320C64x+™ DSP core at 800 MHz
- POWER SGX™ graphics accelerator
