En la automatización industrial, la conectividad eficiente entre dispositivos es clave para garantizar procesos ágiles, seguros y escalables. En este contexto, Hilscher se ha consolidado como uno de los fabricantes más innovadores gracias a su tecnología netX, una familia de chips diseñados específicamente para facilitar la comunicación multiprotocolo en entornos industriales exigentes.
¿Qué es netX?
La serie netX de Hilscher representa una arquitectura de sistema altamente integrada, optimizada para la comunicación industrial y el máximo rendimiento en transferencia de datos. Estos chips actúan como controladores de red, y pueden configurarse como maestros o esclavos en sistemas fieldbus (bus de campo) y Ethernet en tiempo real, lo que les otorga una gran versatilidad en aplicaciones industriales.
Entre sus características más destacadas se encuentran:
- CPU ARM 966E-S a 200 MHz.
- Memoria interna de 112 KB RAM y 64 KB ROM.
- Controlador de memoria externo para SDRAM, SRAM o FLASH.
- Interfaces integradas: UART, USB, SPI, I²C, IO-Link, controlador CCD.
- Dos canales de comunicación con ALUs dedicadas y lógica programable por microcódigo.
- PHYs Ethernet integrados, lo que reduce la necesidad de componentes externos.
Gracias a su arquitectura de conmutación de datos central y sus canales de comunicación inteligentes, netX permite ejecutar múltiples protocolos industriales en un solo chip, lo que lo convierte en una solución versátil y potente para fabricantes de dispositivos de automatización
Integración en tarjetas y pasarelas externas

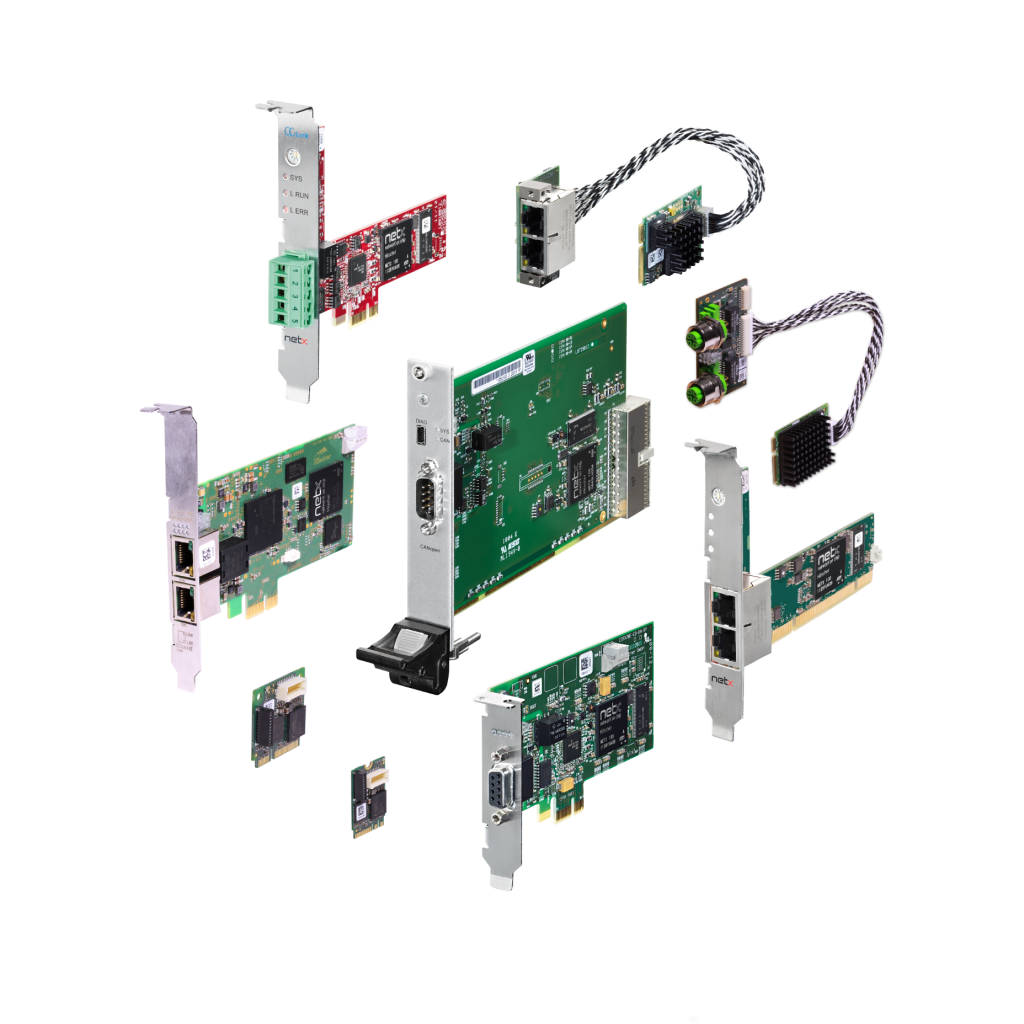

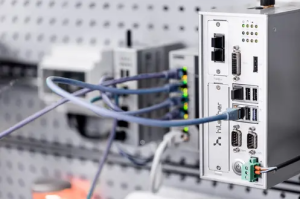

La tecnología netX no se limita al chip en sí. Hilscher ha desarrollado una amplia gama de tarjetas PC y gateways industriales que incorporan netX como núcleo de comunicación. En Novatronic Sistemas, hemos trabajado con múltiples modelos como la CIFX 50E-RE (PCIe), la CIFX M.2, y pasarelas como la NT 100-DP-RS, que permiten conectar esclavos Modbus RTU con maestros Profibus. Pero las posibilidades de comunicación y traducción de protocolos de bus de campo son todas
| Origen (Red/Protocolo) | Destino (Red/Protocolo) | Producto Hilscher | Observaciones |
|---|---|---|---|
| Profibus DP | Modbus RTU / TCP | NT 100-DP-RS / NL 50-MPI | Ideal para conectar PLC Siemens con redes Modbus. |
| EtherCAT | Profinet / Ethernet/IP | cifX 50E / cifX M.2 | Conversión multiprotocolo en tarjetas PCIe y M.2. |
| CANopen | Ethernet Industrial | netLINK / netTAP | Interconexión de buses de campo con redes modernas. |
| DeviceNet | Profinet / EtherCAT | netTAP 100 | Gateway para entornos mixtos con autómatas Rockwell y Siemens. |
| Modbus TCP | Ethernet/IP / Profinet | netTAP / cifX | Compatible con HMIs de Schneider, ABB, Omron. |
| Ethernet/IP | Profibus / CANopen | netTAP / cifX | Conversión transparente entre redes industriales. |
| Sercos III | Profinet / EtherCAT | cifX 50E / cifX M.2 | Usado en control de movimiento en tiempo real. |
| IO-Link | Ethernet Industrial | netX integrado | Comunicación directa con sensores inteligentes. |
| Serial RS232/RS485 | Modbus / Profibus / Ethernet | netLINK / netTAP | Para sistemas legacy o integración de maquinaria antigua. |
Estas soluciones se integran fácilmente en PCs industriales personalizados mediante tarjetas PCIe, M.2, mPCIe, PCI, compactPCI,… como los Xtrem-n, añadiendo cualquier requisito de bus de campo del proyecto al equipo:
- CPUs Intel de última generación.
- Puertos PoE GbE.
- Tarjeta Hilscher CIFX M.2 ó mPICe integrada.
- GPU dedicada.
- Posibilidad de personalización con imagen de sistema operativo y logotipo del cliente.
Ventajas competitivas de netX
- Multiprotocolo: netX soporta una amplia gama de protocolos industriales, lo que reduce la necesidad de múltiples chips o tarjetas específicas.
- Escalabilidad: desde dispositivos compactos hasta sistemas complejos, netX se adapta a diferentes niveles de integración.
- Reducción de costes: al permitir la consolidación de funciones en un solo chip, se optimiza el diseño y se reduce el coste total de propiedad.
- Soporte técnico: Hilscher ofrece herramientas como netX Studio CDT y SyCon para facilitar el desarrollo y configuración de dispositivos basados en netX .
La tecnología netX de Hilscher está transformando la forma en que las industrias gestionan la comunicación entre dispositivos. En Novatronic Sistemas, apostamos por esta innovación como base para nuestras soluciones de automatización, ofreciendo a nuestros clientes productos robustos, escalables y adaptados a sus necesidades específicas.
Si estás interesado en integrar tarjetas o pasarelas externas de Hilscher en tus sistemas o necesitas asesoramiento técnico, no dudes en contactarnos.
